产品型号：PS系列
产品品牌：品速
产品描述：
全自动灌胶抽真空烘烤治具上下回流线由品速科技根据产品灌胶工艺要求非标定制生产，实现产品灌胶，抽真空，固化，治具上下流动一体化设计.
- 400-7788990
全自动灌胶抽真空烘烤治具上下回流线
- 产品参数
- 应用行业
- 应用视频

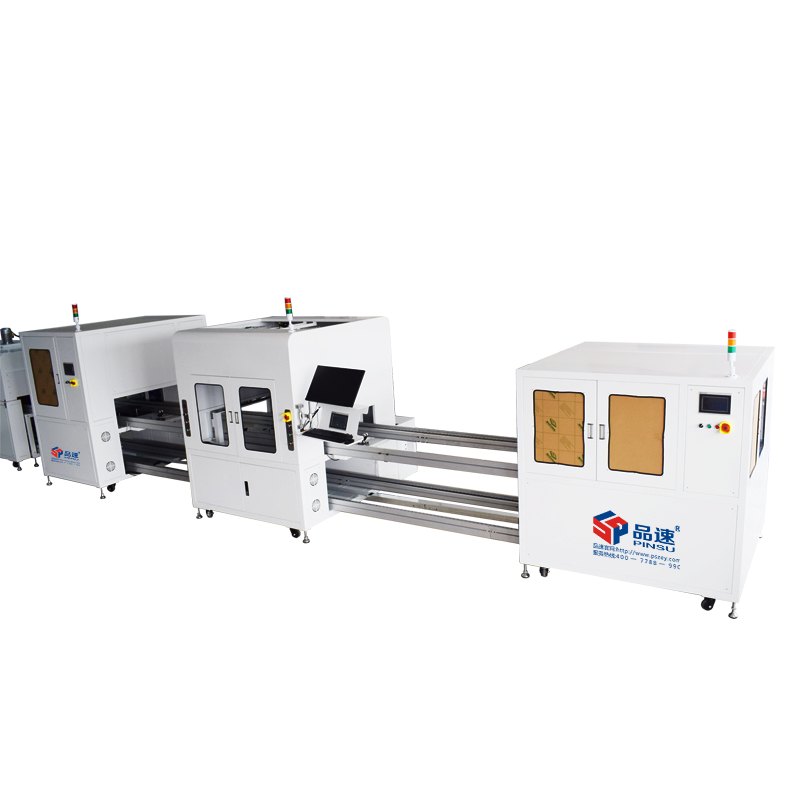

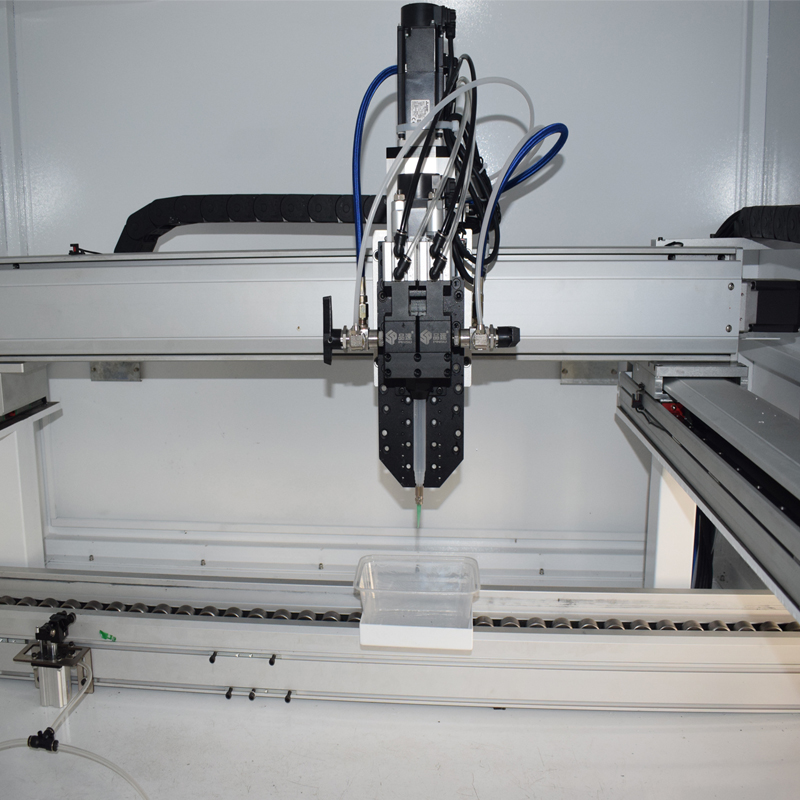

全自动灌胶抽真空烘烤治具上下回流线，由品速科技非标定制生产，主要由上流水线，下流水线，上板机，下扳机，灌胶机构，抽真空机构，固化炉等组成自动化设备。品速科技提供从设计-生产-培训-售后一站式服务，满足企业生产需求。
|
产品行程 |
全自动灌胶抽真空烘烤治具上下回流线 |
|
适用胶水 |
环氧树脂AB胶，聚氨酯PU胶，硅胶 |
|
适用比例 |
1:1-10:1固定比例可调 |
|
线体长度 |
以实际长度为准 |
|
流水线 |
金属倍速链 |
|
料桶容积 |
20L/30L/50L |
|
清洗桶容积 |
5L |
|
料桶材质 |
304不锈钢 |
|
计量方式 |
齿轮泵，螺杆泵（选配） |
|
计量精度 |
±2% |
|
混合方式 |
动态或者静态混合 |
|
混合精度 |
±2% |
|
运行模组有效行程 |
可定制 |
|
运行方式 |
步进马达+皮带或者伺服电机+丝杆 |
|
运行速度 |
皮带max300mm/s 丝杆max500mm/s |
|
重复定位精度 |
皮带±0.05mm |
|
适用电源 |
220v+380v 50hz |
|
适用气源 |
0.5-0.8mpa |
|

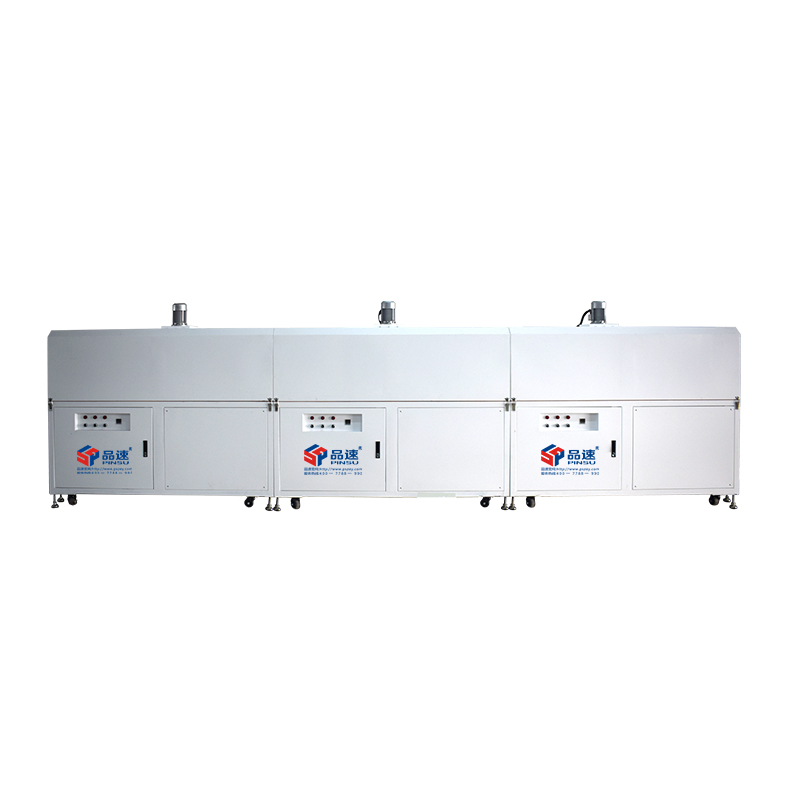

固化炉温度范围 |
0-150度（可调节） |
|
控温精度 |
±2度 |
|
电控系统 |
独立控制箱 |
|
每节烘道 |
2米 |
|
固化炉数量 |
3节（可根据情况添加） |
|
真空度 |
0～-0.1Mpa（MAX） |
|
真空泵抽速 |
100L/S |
|
抽空时间 |
45s |
|
机械功率 |
灌胶机3000w/真空箱2500W/烤箱6000W |
全自动灌胶抽真空烘烤治具上下回流线特点：
1. 量身非标定制，一体化设计；
2. AB胶自动配比，自动混合，定量出胶；
3. 灌胶完毕自动抽真空，自动固化；
4. 设备有上下两条线，通过上下板机，治具可以实现回流。
全自动灌胶抽真空烘烤治具上下回流线工艺流程：
全自动灌胶抽真空烘烤治具上下回流线适用1:1-10:1环氧树脂AB胶，聚氨酯PU胶，有机硅胶灌封。
<
全自动灌胶抽真空烘烤治具上下回流线主要用于驱动电源，防水电源，适配器，充电器等灌胶。
